Technische Daten

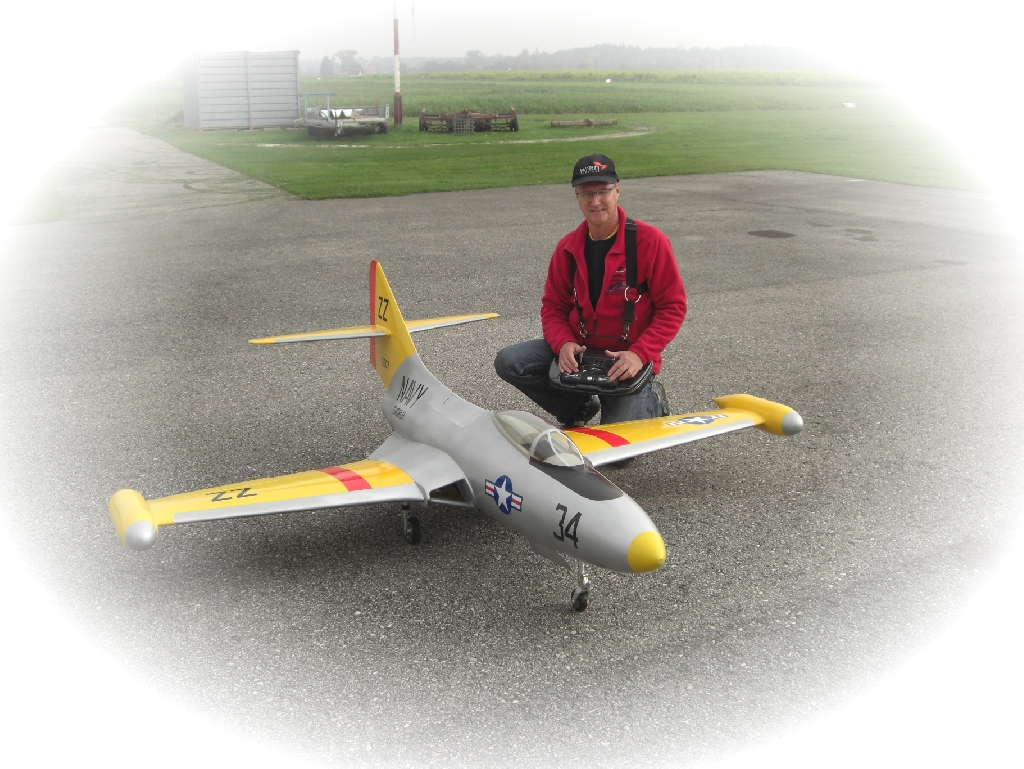

Modell

Panther F9F

gebaut von Fritz Tüchler

Hersteller Schmalenbach

Voll GFK Rumpf / Apachi -GFK- beschichtete Flächen und Leitwerke

Länge: 2200 mm

Spannweite: 2200 mm

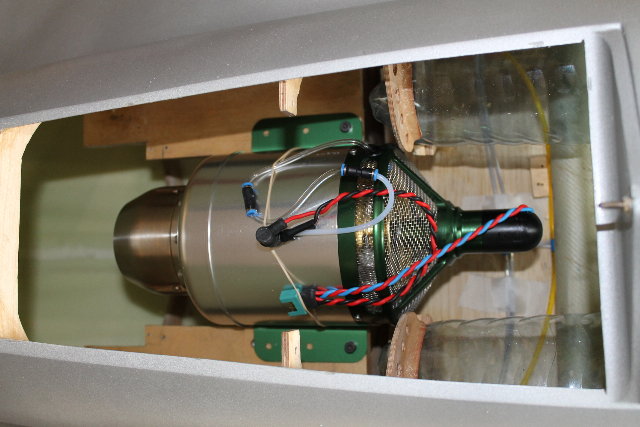

Turbine WREN 160K Pro  16 kp Schub (Kerostart) mit Projet Hornet III

Abfluggewicht : 18 kg

Leergewicht: 15 kg

Tank: 2 x 1500 ml Haupttank

BVM Ultimate Airtrap Hoppertank

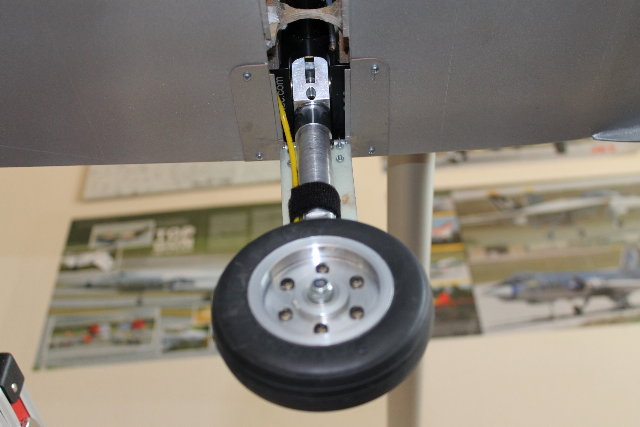

Fahrwerk: Behotec C50 + Jet 1A Beine und Bremsen

Doorsequencer - Jetronics

Stromversorgung: Microsense Solid 2 - 2 x 1800mAh 2s Lipo

Turbinenakku: 1 x 2200 mAh 3s LiFe

Fahrwerks- u. Bremsventil : Jetronics

Servos:  HR:  2 x Graupner  DS 8086 MG BB

             SR:   1 x Graupner  4011  (8kp)

             QR:   2 x Hitec 5645 mg  (12kp)

             WK:  2 x Hitec 5645 mg  (12kp)

             Bug-FW:  1 x Graupner  4011  (8kp)

             Doors:   Bugfw-Doors   2 x 4011

                          Hauptfw-Doors:  Hitec HS86





Original

Grumman F9F-5 Panther

Grumman F9F-5 Panther © Anders Presterud

Technische Daten

Kenngröße

Daten der Grumman F9F-5 Panther

Typ:

trägergestützter Jagdeinsitzer

Triebwerk:

ein Strahltriebwerk Pratt & Whitney J-48-P-6A mit 2.835 kg Schub

Höchstgeschwindigkeit:

932 km/h

Marschgeschwindigkeit:

774 km/h

Flugreichweite:

2.092 km

Dienstgipfelhöhe:

13.045 m

Leergewicht:

4.603 kg

Maximales Startgewicht:

8.492 kg

Spannweite:

11,58 m

Länge:

11,84 m

Höhe:

3,73 m

Tragflügelfläche:

23,23 m²

Bewaffnung:

vier 20-mm-Kanonen und zwei 454-kg-Bomben oder sechs 127-mm-HVAR-Raketen

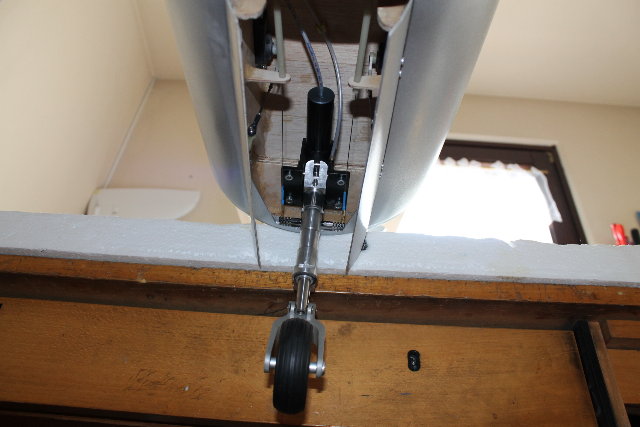

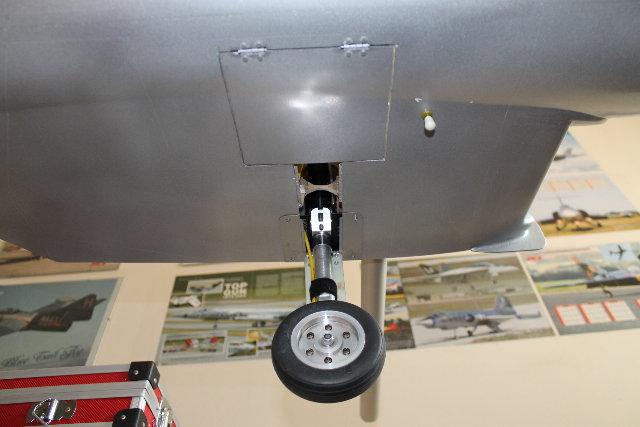

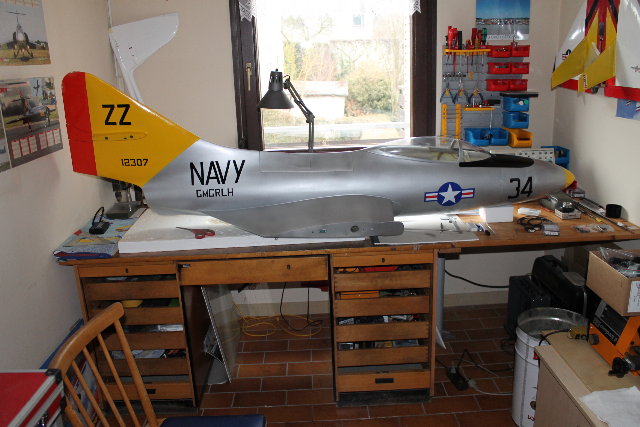

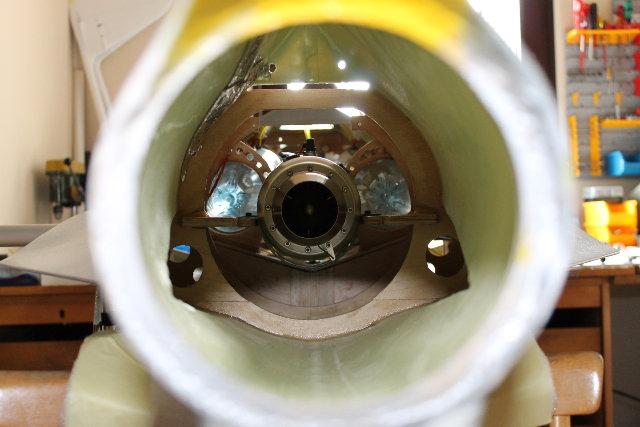

Einige Baufotos
